Risskontrollsystem EOK CR

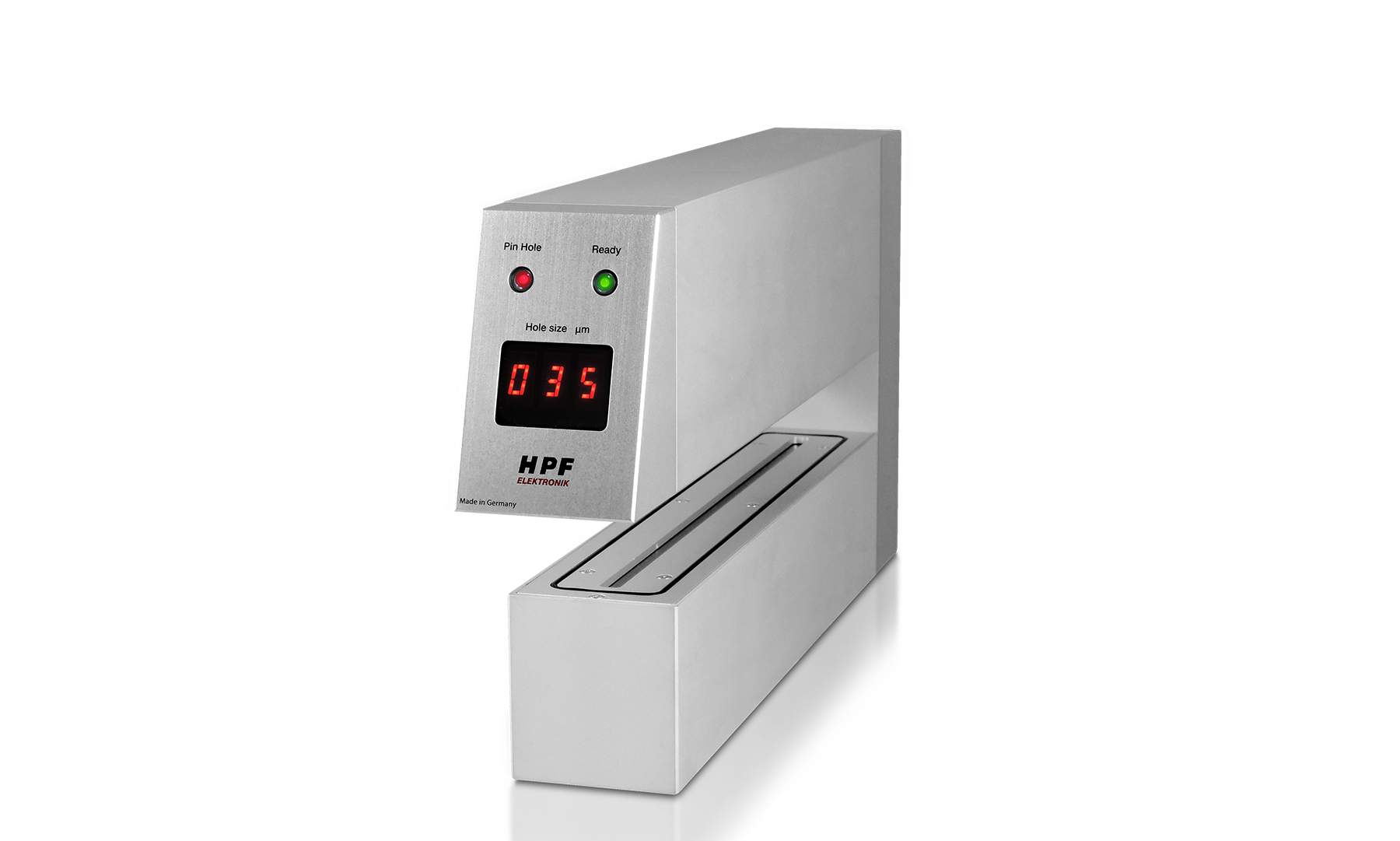

Das verformte Aluminium-Laminat wird mit einer speziell angefertigten LED-Zeile beleuchtet. Durch einen Riss dringendes Licht wird im Empfänger von hochempfindlichen Sensorelementen registriert. Wird bei der Auswertung des Signals im Gerät ein Riss festgestellt, so wird dies optisch an der Gerätefront angezeigt und entsprechende Ausgänge werden gesetzt. Durch den Einsatz von speziellen und besonders gleichmäßigen Sendemodulen ist eine konstante Ausleuchtung über die gesamte Kontrollbreite gewährleistet. Die neue, komplett überarbeitete Ausführung wird durch Microcontroller gesteuert und bietet somit ein hohes Maß an Bedienkomfort und zusätzlichen Funktionen. Über eine Tastatur wird der Messbereich eingestellt. Sämtliche Parameter können über ein zweizeiliges Display angezeigt werden. Zusätzlich besteht die Möglichkeit, statistische Daten über eine serielle Schnittstelle mit einem PC auszulesen. Das Gerät ist selbstüberwachend, d.h., bei Ausfall eines Senders erlischt die Anzeige „Betriebsbereit“ und das interne Relais fällt ab. Die Sende- und Empfangselemente sind zusammen mit der Auswerteelektronik jeweils in kompakte, sehr robuste Alugehäuse eingebaut. Aufgrund der kompakten Abmessungen ist die Kontrolleinrichtung zum nachträglichen Einbau in die meisten Maschinen geeignet.

Standardmäßig wird der Sender mit zwei Befestigungsschrauben direkt auf der Folienführungsbahn, der Empfänger darunter befestigt. Als Lichtdurchgang muss ein Schlitz über die gesamte Kontrollbreite quer zur Folienlaufrichtung gefräst werden. Um Funktionsstörungen oder Beschädigung der Elektronik zu vermeiden, werden stabilisierte 24 VDC benötigt. Ein entsprechendes Netzteil 230 VAC/24 VDC gehört zum Lieferumfang. Mit den lithografisch hergestellten Präzisionslochmasken kann die Einstellung der Kontrolleinrichtung auf bestimmte Rissgrößen überprüft werden. Im Lieferumfang ist eine 100 μm Lochmaske enthalten. Diese Größe wird als Standardwert in den meisten Fällen eingesetzt. Für besondere Anwendungsfälle sind weitere Masken in den Größen von 5 - 140 μm lieferbar. Bei einer besonders empfindlichen Geräteeinstellung werden Risse bis herab auf 5 μm sicher erkannt.
